Емкостное Реле уровня (серия MAL)
  • Тип: стержневого типа, проводного типа.
  • Энергопитание: пер. тока/пост.тока 22~264В 50/60Гц.
  • Расход энергии: 4.7Вт (пер.тока), 1.8 Вт (пост.тока).
  • Установка: Резьба R1 (стержневого типа).
  • JIS5K65A фланец (проводного типа).
  • Длина: Стрежень 0.25~2 м.
  • Провод 0.7~10 м.
  • Эл. емкость: диапазон 1 0~10 пФ.
  • диапазон 1 0~50 пФ.
  • диапазон 1 0~100 пФ.
  • диапазон 1 0~1000 пФ.
  • Выходной сигнал: 1C.

Посмотреть каталог (PDF, ENG)

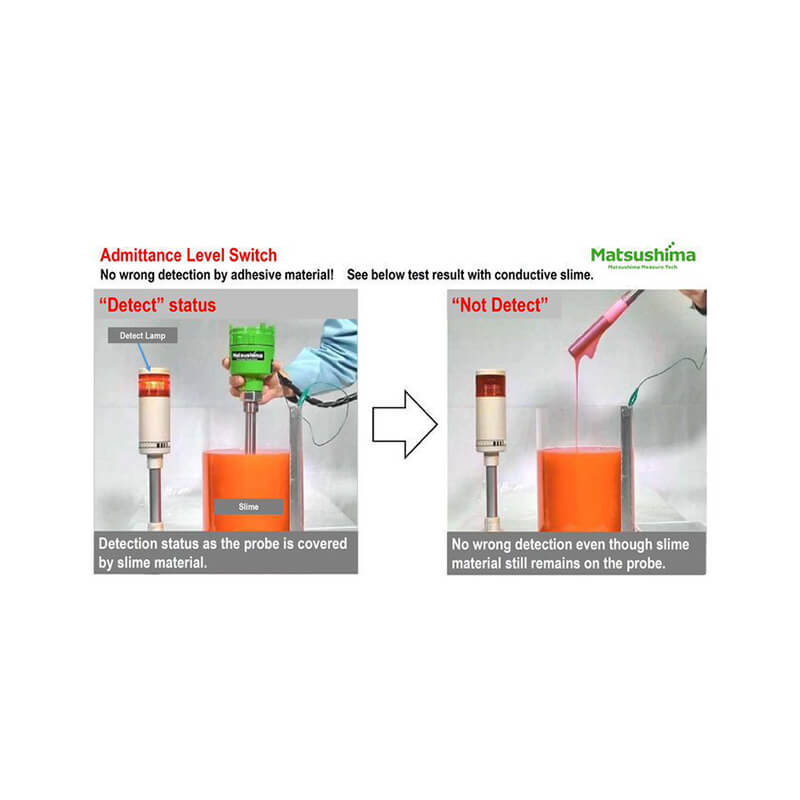

Admittance type level switch – это емкостное реле уровня, состоящее из электродов трех типов: «электрод обнаружения», «заземляющий электрод» и «охранный электрод». Принцип действия: реле обнаруживает изменение величин электростатической ёмкости между электродом обнаружения и заземляющим электродом, подобно реле уровня общей емкости. Поскольку охранный электрод способен устранять ненужные составляющие шума в окружающей среде, то он также улавливает малые изменения величины емкости. Величина электростатической емкости изменяется, когда электрод касается материала, таким образом, реле уровня обнаруживает изменение величины электростатической емкости и подает соответствующий сигнал.

Усовершенствованное емкостное реле уровня можно применять для самых разных видов материалов, начиная от порошков и гранул (напр., крупы), заканчивая различными жидкостями.
